A近,许多客户都问为什么滚珠螺杆分为外循环和内循环。同时,有什么区别这两种滚珠丝杆和好坏,对于这个问题,精度一直高度重视客户的需求,现在专门解释具体情况:

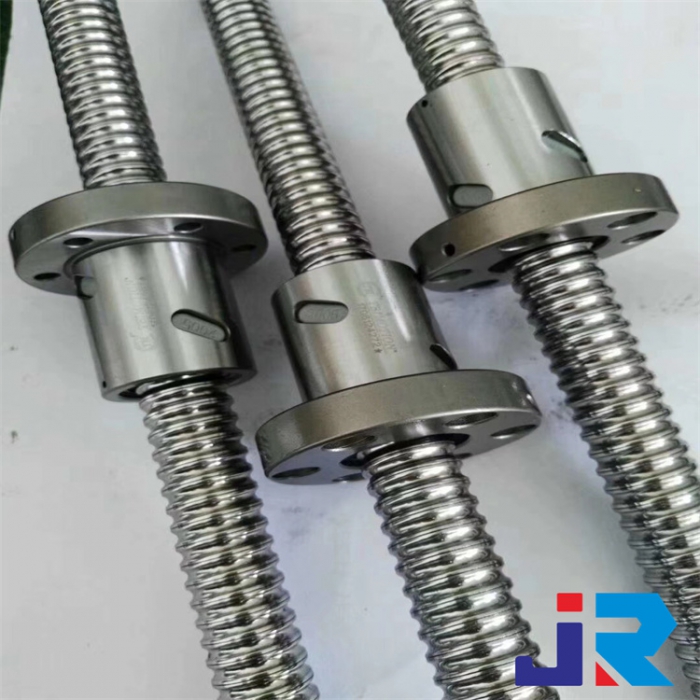

介绍了精密滚珠丝杠，外循环是指球在循环结束后通过螺母外表面的螺旋槽或套筒再次进入循环。TBI滚珠花键主要是由花键轴,循环套,花键套和滚珠这几个部分组成,它与滚珠丝杠一样是一种传动效率很高的,传动可逆的,同步性好,定期 精度高。根据滚珠循环情况，外循环滚珠丝杠螺母副的返回方式主要有端盖式、插管式和螺旋槽式。
不同于一般的外循环方式(a)端盖类型;(b)插管;螺旋槽式是端盖式，在螺母上加工一个纵向孔，作为球的回料通道，螺母两端盖板上有球的回料口，球进入回料管，形成一个循环。管型，采用弯头作为回管，结构做工好，但由于管外露螺母，径向尺寸大。螺旋槽式，它是在螺母外圆铣削出螺旋槽，槽的两端孔与螺纹滚道相切，形成一个回程通道，这种结构比管状结构的径向尺寸大，但制造比较复杂。外循环滚珠丝杠外循环结构及制造工艺简单，应用广泛。其缺点是滚道接头难以做到光滑，影响了球滚道的稳定性。
没有好坏,只有合适或者不合适,内循环和外循环各有特点,适合不同的情况下,在相同的直径和铅内循环螺母直径小于外循环,负载小于外循环,适用于小型、微型、类型和轻负荷,安装环境是紧凑,多功能内循环;外循环一般用于大螺杆、大负荷螺杆、外循环螺杆多用途金属逆变器，能承受较高的工作温度。TBI滚珠丝杆将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。TBI滚珠花键主要是由花键轴,循环套,花键套和滚珠这几个部分组成,它与滚珠丝杠一样是一种传动效率很高的,传动可逆的,同步性好,定期 精度高。
以上是介绍两种滚珠丝杠的循环方式，请注意!
