浅析滚珠丝杠检测与维修需要注意啥

文章出处:深圳市杰瑞机电科技有限公司 人气:发表时间:2020-04-06 23:05:43

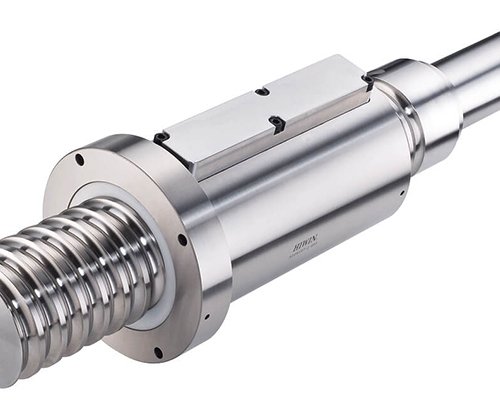

  滚珠丝杠检测与维修:

  滚珠丝杠所产生故障是多种多样的,没有固定的模式。有的故障是渐发性故障,要有一个发展的过程,随着使用时间的增加越来越严重;有时是突发性故障, 一般没有明显的征兆,而突然发生,这种故障是各种不利因素及外界共同作用而产生的。所以通过正确的检测来确定真正的故障原因,是快速准确维修的前提。

  1)滚珠丝杠螺母副及支撑系统间隙的检测与修理

  当数控机床出现反向误差大、定位精度不稳定、过象限出现刀痕时,首先要检测丝杠系统有没有间隙。检测的方法有:用百分表配合钢球放在丝杠的一端中心孔 中,测量丝杠的轴向窜动,另一块百分表测量工作台移动。正反转动丝杠,观察两块百分表上反映的数值,根据数值不同的变化确认故障部位。

  a)丝杠支撑轴承间隙的检测与修理

  如测量丝杠的百分表在丝杠正反向转动时指针没有摆动,说明丝杠没有窜动。如百分表指针摆动,说明丝杠有窜动现象。该百分表大与小测量值之差就是丝杠 的轴向窜动的距离。这时,我们就要检查支撑轴承的背帽是否锁紧、支撑轴承是否已磨损失效、预加负荷轴承垫圈是否合适。如果轴承没有问题,只要重新配做预加 负荷垫圈就可以了。如果轴承损坏,需要把轴承更换掉,重新配做预加负荷垫圈,再把背帽背紧。丝杠轴向窜动大小主要在于支撑轴承预加负荷垫圈的精度。丝杠安 装精度理想的状态是没有正反间隙,支撑轴承还要有0.02mm左右的过盈。

  b)滚珠丝杠双螺母副产生间隙的检测与维修

  通过检测,如果确认故障不是由于丝杠窜动引起的。那就要考虑是否是丝杠螺母副之间产生了间隙,这种情况的检测方法基本与检测丝杠窜动相同。用百分表测量与螺母相连的工作台上,正反向转动丝杠,检测出丝杠与螺母之间的大间隙,然后进行调整。

  方法如图2所示,调整垫片4的厚度,使左右两螺母1、2产生轴向位移,从而消除滚珠丝杠螺母副间隙和产生预紧力。因丝杠螺母副的结构不同,所以调整方法也不同,这里不一一列举。

  c)单螺母副的检测与维修

  对于单螺母滚珠丝杠,丝杠螺母副之间的间隙是不能调整的。如检测出丝杠螺母副存在间隙。首先检查丝杠和螺母的螺纹圆弧是否已经磨损,如磨损严重,必须更换全套丝杠螺母。

  如检查磨损轻微,就可以更换更大直径的滚珠来修复。首先检测出丝杠螺母副的大间隙,换算成滚珠直径的增加,然后选配合适的滚珠重新装配。这样的维修是比较复杂,所需时间长,要求技术水平高。

  d)螺母法兰盘与工作台连接没有固定好而产生的间隙

  这个问题一般容易被人忽视,因机床长期往复运动,固定法拉盘的螺钉松动产生间隙,在检查丝杠螺母间隙时高把该故障因素先排除,以免在修理时走弯路。

  e)滚珠丝杠螺母副运动不平稳、噪音过大等故障的维修。

  滚珠丝杠螺母副运动不平稳和噪音过大,大部分是由于润滑不良造成的,但有时也可能因伺服电机驱动参数未调整好造成的。

  2)轴承、丝杠螺母副润滑不良

  机床在工作中如产生噪音和振动,在检测机械传动部分没有问题后,首先要考虑到润滑不良的问题,很多机床经过多年的运转,丝杠螺母自动润滑系统往往堵塞, 不能自动润滑。可以在轴承、螺母中加入耐高温、耐高速的润滑脂就可以解决问题。润滑脂能保证轴承、螺母正常运行数年之久。

  3)伺服电机驱动问题

  有的机床在运动中产生振动和爬行,往往检测机械部分均无问题,不管怎样调整都不能消除振动和爬行。经仔细检查,发现伺服电机驱动增益参数不适合实际运行状况。调整增益参数后,就可消除振动和爬行。
